Vermeiden Sie Dachdurchdringungen für Photovoltaikanlagen, wo immer es geht. Sind sie unvermeidbar, müssen sie mit geprüften Manschetten, Klebeflanschen oder Flüssigkunststoff fachgerecht abgedichtet und lastverteilt ausgeführt werden. Dabei gelten die Flachdachrichtlinie und die DIN VDE 0100-712 als verbindlicher Maßstab für Planung und Ausführung.
Kurz gesagt:
- Bei unvermeidbaren Dachdurchdringungen müssen geprüfte Manschetten, Flüssigkunststoff oder Klebeflansche fachgerecht abgedichtet werden, um Wasser- und Gasinfiltration zu vermeiden.
- Ballastierte Systemvarianten auf Beton oder Kies sind bei ausreichender Tragfähigkeit fast immer vorzuziehen, Steildächer mit Ziegeln benötigen in der Regel Durchdringungen.
- Die wichtigsten Abdichtungsmethoden sind mechanische Manschetten, Klebeflansche sowie Flüssigkunststoff, wobei jede Technik spezielle Anforderungen an Vorbereitung und Ausführung hat.
- Die Planung muss auf Abstand, Lastverteilung und thermischer Bewegung basieren, um spätere Undichtigkeiten und Schäden zu verhindern.
- Maximale Sicherheit durch Normen, insbesondere Flachdachrichtlinie, DIN VDE 0100-712 und Blitzschutz, garantiert eine fachgerechte, risikoarme Montage.
Inhaltsverzeichnis
- Was bedeutet Dachdurchdringung bei PV-Anlagen und welche Montagestrategien gibt es?
- Gängige Abdichtungsmethoden für unvermeidliche Durchdringungen
- Normen, Richtlinien und Brandschutzanforderungen für Planung und Ausführung
- Planung und Detailausbildung: Abstand, Lastverteilung und thermische Aspekte
- Präventive Lösungen: Durchdringungen vermeiden oder minimieren
- Wartung, Abnahmekriterien und typische Fehlerbilder nach Montage
- Praxis-Checkliste: Fragen an den Dachdecker oder Planer vor der Abnahme
- Praxisblick von Engels Bedachungen: typische Fälle und bewährte Materialien
- Warum Fachplanung bei PV-Durchdringungen heute wichtiger ist als früher
- Wie Engels Bedachungen Durchdringungs- und Abdichtungsprobleme löst
- Weiterführende Fachquellen zur Vertiefung
- Quellen
- FAQ
Was bedeutet Dachdurchdringung bei PV-Anlagen und welche Montagestrategien gibt es?
Eine Dachdurchdringung entsteht überall dort, wo ein Bauteil die Dachhaut vollständig durchbricht, etwa eine Montagestütze, ein Rohr für die Leitungsführung oder ein Kabeldurchlass. Jede dieser Stellen schwächt die Homogenität der darunterliegenden Wärmedämmung und gilt grundsätzlich als Schwachstelle in der Abdichtungsebene.
Deshalb gibt es zwei grundlegende Montagestrategien. Die erste setzt bewusst auf Durchdringungen, etwa bei schweren Aufständerungen auf Flachdächern. Die zweite vermeidet sie komplett und arbeitet stattdessen mit Auflast oder Klemmtechnik.
Durchdringungsfreie Systeme kommen in drei Varianten vor:
- Ballastierte Systeme, die über Betonplatten oder Kiesauflast ohne Verschraubung auf der Dachhaut liegen.
- Modulträger mit Klemmbefestigung, die auf Stehfalzblechen ohne Durchbohrung der Metalldeckung sitzen.
- Falzklemmen für Trapezblech- und Stehfalzdächer, die die Dacheindeckung selbst als Haltepunkt nutzen.
Welche Strategie sinnvoll ist, hängt von mehreren Faktoren ab. Die Statik des Dachs entscheidet, ob zusätzliche Auflast überhaupt tragbar ist. Der Zustand der bestehenden Dachhaut bestimmt, ob eine durchdringungsfreie Lösung langfristig hält oder ob ohnehin eine Sanierung anfällt. Brandschutzvorgaben und geplante Zusatznutzungen wie Dachbegrünung oder Terrassenflächen verändern die Anforderungen zusätzlich. Ein Flachdach mit Kiesauflast und ausreichender Tragreserve eignet sich fast immer für ballastierte Systeme, während ein Steildach mit Ziegeldeckung in der Regel auf klassische Dachhaken und damit auf Durchdringungen angewiesen bleibt.
Gängige Abdichtungsmethoden für unvermeidliche Durchdringungen
Lässt sich eine Durchdringung nicht umgehen, kommt es auf die richtige Technik an. Drei Verfahren haben sich in der Praxis durchgesetzt:
- Mechanische Manschetten (einwandig oder doppelwandig) werden über das durchdringende Bauteil gezogen und mit der Dachbahn verschweißt oder verklebt. Sie eignen sich vor allem für runde Durchführungen wie Rohre und einfache Kabeldurchlässe, stoßen aber bei unregelmäßigen Geometrien an ihre Grenzen.
- Klebeflansche und Klemmverbindungen setzen auf eine vorbereitete, saubere und fettfreie Untergrundfläche, auf der der Flansch dauerhaft haftet. Die Haftung hängt direkt von der Untergrundvorbereitung ab: Staub, Feuchte oder Restbitumen verhindern eine dauerhafte Verbindung.
- Flüssigkunststoff wird bei komplexen oder beengten Geometrien eingesetzt, etwa bei mehreren eng beieinanderliegenden Durchdringungen oder unregelmäßigen Anschlüssen. Hersteller bieten dafür geprüfte Formteile an, die sich flüssig auftragen und flexibel an die Bauteilform anpassen lassen. Der Vorteil liegt in der nahtlosen Einbindung ohne Fugen, der Nachteil in der höheren Sorgfalt, die bei Schichtdicke und Aushärtung nötig ist.
Unabhängig vom Verfahren gilt: Die Einbindung in die bestehende Dachhaut braucht ausreichende Überdeckung der Anschlussflanken und definierte Mindestabstände zu benachbarten Durchdringungen und Dachrändern. Wird diese Überdeckung zu knapp bemessen, wandert Wasser bei Starkregen unter die Abdichtungsebene.

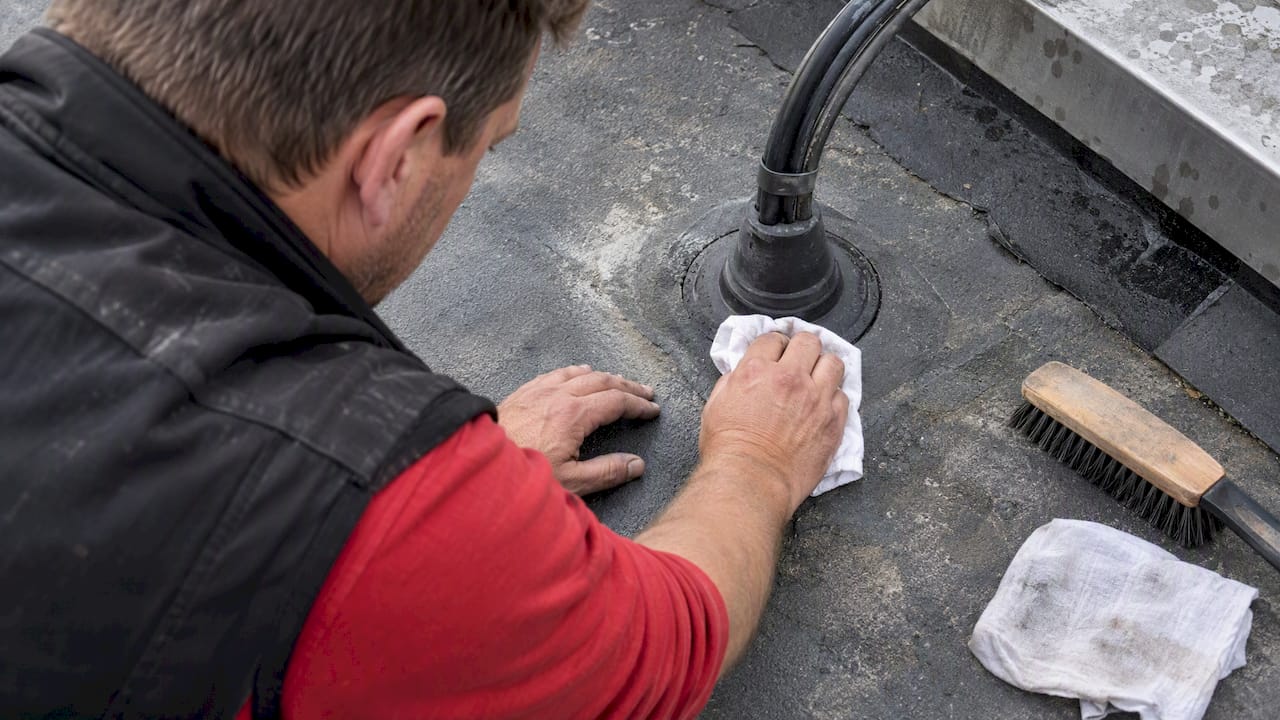

Profi-Tipp: Prüfen Sie vor jeder Abdichtung, ob der Untergrund wirklich trocken und fettfrei ist. Ein feuchter Untergrund macht selbst die beste Manschette wirkungslos.
Normen, Richtlinien und Brandschutzanforderungen für Planung und Ausführung
Drei Regelwerke bestimmen, wie eine Durchdringung bei PV-Anlagen fachgerecht auszuführen ist.
- Die Flachdachrichtlinie regelt die Anforderungen an Abdichtungen allgemein und wirkt sich direkt auf Detailausbildungen bei Durchdringungen aus. Die Ausgabe von Januar 2026 verschärft diese Detailanforderungen zusätzlich, sodass Fachbetriebe sie in Angebots- und Planungsunterlagen klar berücksichtigen müssen.
- Die DIN VDE 0100-712 verlangt, dass PV-Leitungen nicht direkt auf der Dachoberfläche verlegt werden, sondern getrennt von der Dachhaut geführt werden. Bei brennbaren Dachaufbauten ist diese Trennung zwingend, andernfalls drohen dem Errichter erhebliche Haftungsrisiken.
- Die DIN EN 62305 zum Blitzschutz beeinflusst zusätzlich, wie Leitungen geführt werden dürfen, besonders wenn metallische Montagesysteme mit dem Blitzschutzsystem verbunden werden müssen.
Die größte Gefahr bei aufgeständerten PV-Systemen ist oft mechanisch, nicht elektrisch: Scherkräfte an der Durchdringung gefährden die Abdichtung stärker als jedes elektrische Risiko, weshalb die statische Lastverteilung konsequent von der Abdichtungsebene getrennt werden muss.
Für Errichter und Fachplaner bedeutet das in der Praxis: Wer Leitungsführung und Brandschutz erst nach der Montage klärt, trägt ein vermeidbares Haftungsrisiko. Beide Themen gehören in die Planungsphase, nicht in die Nachbesserung.
Planung und Detailausbildung: Abstand, Lastverteilung und thermische Aspekte
Gute Detailausbildung folgt wenigen, aber klaren Regeln; bei Steildächern kann dabei Innenhitzeschutz für Dachfenster eine wichtige Rolle spielen, wie VELUX Dachfenster Hitzeschutz innen: Was wirklich hilft zeigt.
- Zwischen einzelnen Durchdringungen empfiehlt sich ein Mindestabstand von rund 30 Zentimetern, damit jede Abdichtungsstelle ausreichend Überdeckung erhält und sich Anschlussarbeiten nicht gegenseitig behindern.
- Lastverteilung und Abdichtungsebene gehören strikt getrennt: Schutzschichten oder Bautenschutzmatten nehmen die Scherkräfte der Montagesysteme auf, bevor sie die Dachbahn erreichen.
- Leitungen sollten gebündelt und über Sammelschächte geführt werden, die auch spätere Wartungszugänge offenhalten.
- Gegen die thermische Längenänderung von Kabeln helfen Befestigungen mit Spielraum: Spannbänder brauchen eine Kunststoffummantelung oder Zwischenlagen, damit keine Kerbwirkung entsteht und kein Zug auf die Kabel wirkt.
Wer diese vier Punkte in der Planung festlegt, reduziert das Risiko für spätere Undichtigkeiten deutlich, ganz ohne zusätzliche Kosten in der Bauphase.
Präventive Lösungen: Durchdringungen vermeiden oder minimieren
Nicht jede PV-Anlage braucht eine Durchdringung. Bei vielen Flachdächern lässt sich die Zahl der Durchbrüche auf null senken, bei Steildächern zumindest deutlich reduzieren.
- Ballastierte und aufliegende Montagesysteme funktionieren ohne jede Verschraubung der Dachhaut, vorausgesetzt die Statik trägt die zusätzliche Auflast.
- Modulträger mit Klemmbefestigung nutzen bei Stehfalz- oder Trapezblechdächern die vorhandene Falzkante als Haltepunkt, ganz ohne neue Löcher.
- Eine frühe Vorplanung mit Bündelungsstrategie und vorinstallierten Sammelschächten reduziert die Zahl der nötigen Einzeldurchdringungen erheblich.
- Ist die bestehende Dachhaut ohnehin am Ende ihrer Lebensdauer, lohnt sich eine Sanierung vor der PV-Montage mehr als jede nachträgliche Reparatur.
Profi-Tipp: Lassen Sie den Zustand der Dachhaut vor der PV-Planung prüfen. Eine Sanierung im selben Zug ist fast immer günstiger als zwei getrennte Baustellen.
Wartung, Abnahmekriterien und typische Fehlerbilder nach Montage
Nach der Montage entscheidet die Kontrolle, ob die Abdichtung hält. Folgende Punkte gehören in jede Routinekontrolle:
- Sichtprüfung aller Manschetten und Anschlussflanken auf Risse, Ablösungen oder porösen Dichtstoff.
- Kontrolle der Kabelverlegung auf Knick-, Kerb- oder Zugstellen, besonders an Befestigungspunkten.
- Funktionsprüfung der Entwässerung und der Überdeckungen, vor allem nach Starkregen oder Sturm.
- Ein schriftliches Abnahmeprotokoll mit Fotos und Materialangaben, das im Schadensfall als Nachweis dient.
Die häufigsten Schadensbilder entstehen nicht durch Materialfehler, sondern durch unterlassene Nachkontrolle in den ersten Jahren nach der Montage.
Praxis-Checkliste: Fragen an den Dachdecker oder Planer vor der Abnahme
Vor der Beauftragung und bei der Abnahme lohnt sich eine kurze, aber gezielte Nachfrage:
- Welche Norm liegt der geplanten Abdichtung zugrunde, und liegen Produktdatenblätter sowie Einbaurichtlinien für das verwendete Material vor?
- Werden Leitungen gebündelt und getrennt von der Dachhaut geführt, wie es die DIN VDE 0100-712 verlangt?
- Gibt es eine brandschutztechnische Bewertung der Durchdringungen, und war bei Bedarf eine Blitzschutz-Fachkraft eingebunden?
- Welche Wartungsintervalle sind vorgesehen, und was genau wird im Abnahmeprotokoll dokumentiert?
Wer diese vier Fragen vor Auftragsvergabe klärt, vermeidet die meisten Streitfälle, die später um Gewährleistung und Haftung entstehen.
Praxisblick von Engels Bedachungen: typische Fälle und bewährte Materialien
In der täglichen Arbeit zeigt sich immer wieder: Je weniger Durchdringungen, desto geringer das spätere Risiko. Bei Flachdächern mit ausreichender Tragreserve bevorzugen wir deshalb ballastierte Systeme oder Klemmlösungen, wo immer die Statik das zulässt.
- Bei unvermeidlichen Durchdringungen setzen wir je nach Geometrie auf geprüfte Manschetten oder Flüssigkunststoff, nie auf improvisierte Lösungen.
- Leitungen werden grundsätzlich gebündelt und über Sammelschächte geführt, auch wenn das in der Planung zunächst mehr Aufwand bedeutet.
- Bei Arbeiten mit asbesthaltigen Altbelägen gilt zusätzlich die TRGS 519, deren Einhaltung wir dokumentieren und nachweisen.
Jede Abdichtung wird fotografisch festgehalten und im Abnahmeprotokoll vermerkt, damit Kunden im Zweifelsfall einen klaren Nachweis haben.
Warum Fachplanung bei PV-Durchdringungen heute wichtiger ist als früher
Die Flachdachrichtlinie 2026 verschärft die Detailanforderungen an Abdichtungen, und das ist kein Selbstzweck. Eine undichte Durchdringung zeigt sich oft erst Jahre später, meist als Feuchteschaden in der Dämmung, der weit teurer wird als die ursprüngliche Mehrarbeit bei der Montage.
Die eigentliche Verschiebung liegt woanders: PV-Montage ist kein reines Dachdeckerthema mehr. Elektrofachkraft, Dachdecker und, wo nötig, Blitzschutzplaner müssen sich vor der Montage abstimmen, nicht danach. Wer diese Abstimmung überspringt, spart in der Bauphase Tage und zahlt sie später in Wochen zurück.
— Electus
Wie Engels Bedachungen Durchdringungs- und Abdichtungsprobleme löst
Engels Bedachungen übernimmt die komplette Bandbreite rund um PV-taugliche Dächer: von der Dachsanierung über fachgerechte Abdichtungen bis zu Drohnendachinspektionen und Kranarbeiten für die Montage selbst.
Bevor eine PV-Anlage montiert wird, lohnt sich ein Bestandscheck des Dachs, ein konkretes Angebot zur Detailausbildung der Durchdringungen und ein vereinbartes Abnahmeprotokoll. Das Unternehmen legt Wert auf persönliche Beratung durch die Geschäftsführung statt auf pauschale Lösungen von der Stange. Wer zusätzlich eine Asbestsanierung nach TRGS 519 benötigt, bekommt diese ebenfalls aus einer Hand. Fordern Sie über die Leistungsübersicht ein Angebot für Ihr Dach an.
Weiterführende Fachquellen zur Vertiefung
Wer tiefer in die Normenlage einsteigen möchte, findet bei der Regelübersicht des ZVDH tabellarische Übersichten zu Abdichtungsregeln. Für die elektrische Seite lohnt sich der ZVEI-Leitfaden zu PV-Leitungen mit praxisnahen Hinweisen zur Kabelführung. Für Metalldächer bietet die ZVSHK-Fachinformation konkrete Hinweise zur Trennung von Last und Abdichtung. Mehr zur Flachdachrichtlinie selbst und ihrer Bedeutung für die Planung finden Sie auch in unserem Beitrag zur Neufassung 2026.
Quellen
- Durchdringungen von Dachabdichtungen | BauNetz Wissen
- Kabel- und Leitungsverlegung für PV-Anlage | Elektropraktiker
- Die neue Flachdachrichtlinie (Ausgabe Januar 2026) | Zentralverband des Deutschen Dachdeckerhandwerks
- Photovoltaik-Leitungen in der Praxis (ZVEI-Leitfaden)
FAQ
Wie kann ich Solarmodule richtig abdichten?
Solarmodule selbst müssen nicht abgedichtet werden, wohl aber die Durchdringungen, die ihre Montagesysteme im Dach erzeugen. Dafür kommen geprüfte Manschetten, Klebeflansche oder Flüssigkunststoff zum Einsatz, je nach Geometrie der Durchführung und Art der Dachhaut.
Warum ist mein Dach nach der PV-Montage undicht?
Meist liegt die Ursache an unzureichend abgedichteten Durchdringungen, etwa durch zu knappe Überdeckung oder unsauberen Untergrund beim Verkleben. Eine weitere häufige Ursache sind Scherkräfte aus der Montagekonstruktion, die ohne Trennung von Lastverteilung und Abdichtungsebene direkt auf die Dachbahn wirken.
Wer haftet bei Schäden durch eine PV-Anlage?
Die Haftung liegt grundsätzlich beim ausführenden Fachbetrieb, wenn Normen wie die DIN VDE 0100-712 oder die Flachdachrichtlinie bei der Montage nicht eingehalten wurden. Ein dokumentiertes Abnahmeprotokoll mit Materialangaben hilft im Streitfall, die fachgerechte Ausführung nachzuweisen.
Wie alt darf ein Dach für eine Photovoltaikanlage sein?
Es gibt kein festes Alterslimit, entscheidend ist der bauliche Zustand der Dachhaut und der Tragkonstruktion. Zeigt das Dach bereits Verschleiß oder steht eine Sanierung ohnehin bevor, lohnt sich diese meist vor der PV-Montage, statt die Anlage auf eine marode Dachhaut zu setzen.
Welche Norm regelt die Leitungsführung bei PV-Anlagen auf dem Dach?
Die DIN VDE 0100-712 verlangt, dass PV-Leitungen getrennt von der Dachhaut geführt werden und nicht direkt auf der Dachoberfläche liegen. Bei brennbaren Dachaufbauten ist diese Trennung zwingend vorgeschrieben.
